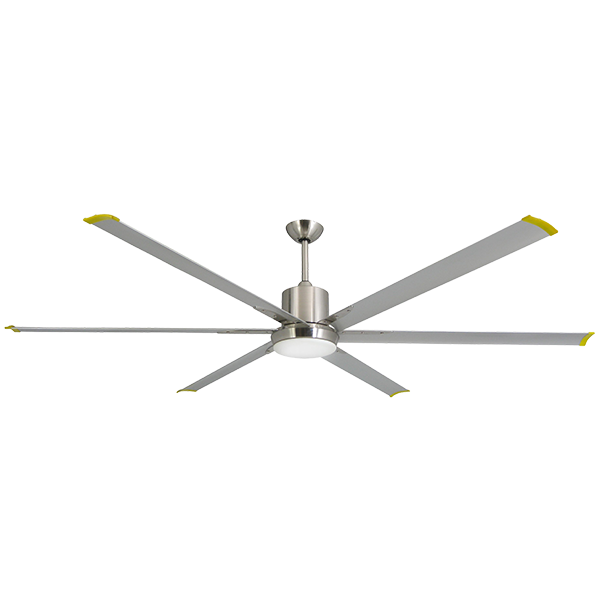

Quạt trần công nghiệp sải cánh rộng HVLS 7300

74,375,000₫
Thương hiệu TOMEXCO
Mã sản phẩm HVLS-7300

1. QUẠT TRẦN CÔNG NGHIỆP LÀ GÌ?

       Thường được biến đến với những tên gọi như: Quạt HVLS, quạt trần công nghiệp HVLS, quạt trần sải cánh lớn, quạt trần nhà xưởng, quạt trần công suất lớn, quạt trần HVLS. Quạt trần công nghiệp là loại quạt trần có công suất lớn với nhiều tính năng ưu việt, mang lại bầu không khí trong lành, thông thoáng. Quạt được sử dụng nhiều tại các nhà xưởng, khu công nghiệp giúp tiết kiệm diện tích lắp ráp tối đa.


2. NGUYÊN LÝ CẤU TẠO CỦA QUẠT TRẦN CÔNG NGHIỆP HVLS

*Nguyên lý:

  • Quạt Trần Công Nghiệp HVLS, với cánh quạt rộng và được thiết kế đặc biệt, có .,khả năng di chuyển khối lượng lớn không khí mát đến sàn nhà mà chỉ cần vận hành với tốc độ chậm khoảng 50 rpm . Khi cột không khí này chạm sàn, nó sẽ thay đổi hướng và trở thành 'floor jet', di chuyển không khí hướng ra bên ngoài theo hướng 360°C.
  • Dòng không khí này tiếp tục lan tỏa trên mặt đất cho đến khi chạm tường, sau đó thay đổi hướng một lần nữa và di chuyển thẳng lên phí trên. Luồng không khí khổng lồ này bao phủ toàn bộ không gian làm việc và làm mát tất cả công nhân và các thiết bị bên trong.
  • Một quạt có thể tạo hiệu quả làm mát cho khu vực rộng lớn, Sản phẩm này có thể giúp làm giảm độ ẩm, hơi nước, sự tích ẩm và các khí nguy hiểm – tạo ra môi trường làm việc an toàn và thoải mái hơn cho công nhân.

*Cấu tạo:

  1. Động cơ
  2. Nối trục
  3. Chống rơi
  4. Đệm cánh
  5. Cuống cánh
  6. Mayo
  7. Cánh quạt
  8. Khung đỡ
  9. Thanh treo

3. HIỆU SUẤT KHI CHỈ LẮP QUẠT TRẦN CÔNG NGHIỆP HVLS

  • Cảm Nhận Gió Mát Hơn 5° C
  • Quạt Trần Công Nghiệp HVLS tạo ra chuyển động không khí để làm giảm nhiệt độ. Hiệu ứng này cho phép người lao động cảm thấy mát hơn - giống như trải nghiệm cảm giác một cơn gió hoặc gió biển thổi vào một ngày nóng.
  • Quạt Trần Công Nghiệp HVLS cũng có thể được tích hợp với kĩ thuật làm mát hơi nước. Khi kết hợp quạt với không khí mát từ máy làm mát hơi nước, sự giảm nhiệt độ cảm nhận dưới hệ thống này có thể cảm nhận lên đến 12°C. Hiệu quả của máy làm mát hơi nước phụ thuộc vào nhiệt độ bên ngoài và độ ẩm tương đối.

4. Cánh Quạt Thiết Kế Đặc Biệt

  • Sản phẩm Quạt Trần Công Nghiệp HVLS của Waterline có thiết kế cánh quạt đặc biệt, có đường viền khác nhau trên cánh quạt. Điều này giúp dòng không khí bên dưới cánh quạt hoàn chỉnh hơn và bao trùm hơn.

  • Cánh quạt được thiết kế xoắn, nghiêng và vót nhỏ dần để bù trừ sự khác biệt lưu lượng dòng khí tác động lên phần đầu và cuối cánh. Như vậy, cánh quạt sẽ tạo ra một luồng không khí đồng đều dọc theo chiều dài của cánh. (Tham khảo thêm biểu đồ)
    Trong khi các loại cánh quạt thông thường, cánh quạt được gia công bằng nhau từ đầu đến cuối, sẽ làm vùng không khí ở giữa bên dưới của quạt có lưu lượng gió thấp hơn. Điều này sẽ tạo ra hiệu ứng lỗ hổng không khí phía dưới cánh quạt.


5. ĐIỀU KIỆN LẮP ĐẶT QUẠT TRẦN CÔNG NGHIỆP HVLS

  • Kết cấu công trình: thép hình H, thép hình I, bê tông, kết cấu khung cong, kết cấu hình cầu, v.v
  • Tổng chiều cao công trình bắt buộc trên 4,5M
  • Khoảng cách an toàn giữa cánh quạt và các vật cản là trên 0,3M và chiều cao giữa điểm lắp đặt với các vật cản bên dưới, ví dụ máy trục là 1,2M

6. LỢI ÍCH KHI SỬ DỤNG QUẠT TRẦN CÔNG NGHIỆP HVLS

  • Quạt trần công nghiệp tốt cho sức khỏe.
  • tiết kiệm nhiều chi phí điện năng khi sử dụng quạt trần HVLS.
  • Quạt trần công nghiệp HVLS có vùng làm mát rộng lớn.
  • Quạt trần HVLS có độ bền lâu dài.
  • Là điểm nhấn trang trí rất đẹp trong không gian rộng lớn.

7. ƯU ĐIỂM CỦA QUẠT TRẦN CÔNG NGHIỆP HVLS

  • quạt trần nhà xưởng có thể dễ dàng hạ xuống hoặc nâng lên để lắp đặt hoặc bảo trì đơn giản. Kết quả là chi phí cài đặt và vận hành thấp hơn.
  • Cánh quạt có tính chống ăn mòn, rắn chắc.
  • Tụ của quạt được làm bằng thép cacbon, thép không gỉ, nhôm, mang đến thiết kế bộ phận trung tâm cao cấp.
  • Dễ dàng làm sạch và bảo trì. Quạt có thể được sử dụng trong nhà hoặc ngoài trời. Nước và độ ẩm sẽ không ảnh hưởng đến hoạt động của quạt; động cơ và bộ phận điện tử được “bao bọc” trong điều kiện tốt nhất.

8.MỘT SỐ LƯU Ý KHI SỬ DỤNG QUẠT TRẦN CÔNG NGHIỆP HVLS

  • Quá trính vận chuyển quạt trần HVLS - quạt trần cánh dài.

 --Trong quá trình vận chuyển cần sử dụng một số vật liệu để kê đỡ như: bông, vải, giấy caton,...
   - Cần di chuyển nhẹ nhàng không được để va đập gây biến dạng, méo mó các chi tiết quạt.
   - Cần cố định để tranh làm xê dịch trong quá trình vận chuyển đến nơi lắp đặt
   - Không được để thiết bị, động cơ quạt tiếp xúc với nước nó sẽ gây ra chập cháy hư hỏng nặng.

  •  Lắp đặt hệ thống quạt HVLS - quạt trần nhà xưởng.

--Cần có một bản thiết kế hệ thống để thuận tiện cho việc lắp đặt quạt trần công nghiệp.
- Kiểm tra các linh kiện, đặc biệt là cánh quạt đảm bảo không bị biến dạng.
- Nên quay thử bằng tay trước khi vận hành xem có bị kẹt vướng gì hay không.
- Lắp đặt một số thiết bị bảo vệ nguồn, đảm bảo nguồn điện đưa vào hệ thống quạt phải đầy đủ và ổn định.
- Lắp đặt ở vị trí sao cho quạt trần công nghiệp có thể tạo gió cho diện tích lớn nhất.
- Cần có một hệ thống đảm bảo nguồn điện cho hệ thống quạt ổn định.

  • Vận hành quạt trần công nghiệp HVLS

 ----Kiểm tra nguồn điện trước khi bật công tắc quạt.

    - Trong quá trình vận hành phát hiện một số tiếng ồn lạ cần dừng lại ngay để kiểm tra máy móc tránh gây hư hại nặng.

    - Nếu xảy ra sự cố quạt trần công nghiệp HVLS - BIGFANVINA sẽ tự động dừng và thông bào lỗi trên mà hình điều khiển. Cần kiểm tra khắc phục lỗi trươc khi cho quạt hoạt động trở lại

  • Bảo dưỡng quạt trần nhà xưởng - quạt công nghiệp hvls

--Thường xuyên kiểm tra các thông số của nguồn điện cấp cho quạt.

- Nếu bị dò rỉ dầu cần cung cấp dầu kịp thời để đảm bảo quạt hoạt động ổn định.

- Loại dầu sử dụng cho quạt là loại dầu vĩnh cửu không cần thay thế: VG 320.

9. KINH NGHIỆM CHO VIỆC LỰA CHỌN QUẠT TRẦN CÔNG NGHIỆP HVLS

 ---Lựa chọn kích thước đường kính cánh quạt trần công nghiệp

 Nhà xưởn lưu ý đến kích thước đường kính cánh sao cho có thể làm mát toàn bộ không gian nhà xưởng phía dưới quạt trần. Nếu chọn quá lớn so với diện tích cần làm mát sẽ lãng phí và tốn điện hoặc nhỏ quá sẽ không đủ làm mát không gian cần thiết.

---Lựa chọn công suất quạt trần

  Quạt trần công nghiệp HVLS trên thị trường thường có công suất từ 0,37 – 3 kW. Tuy nhiên phụ thuộc vào đường kính cánh quạt và số lượng cánh mà các nhà sản xuất đã tính toán công suất phù hợp. Việc lựa chọn quan trọng là bạn phải xem xét loại động cơ mà nhà sản xuất lắp ráp quạt trần HVLS sư dụng có cho phép quạt làm việc liên tục 24/24h hay không? Có đáp ứng được các nhu cầu làm việc liên tục của các nhà máy hay không? Có tuân thủ theo các tiêu chuẩn quốc tế về tiết kiệm năng lượng và hiệu suất làm việc không?

---Diện tích làm mát hiệu quả của quạt trần

   Một trong những yếu tố quan trọng là diện tích làm mát có hiệu quả. Đây là thông số quan trọng khi lựa chọn quạt trần công nghiệp HVLS. Thông số này của nhà sản xuất giúp bạn lựa chọn loại quạt phù hợp với không gian nhà xưởng của bạn. Và qua đó bạn biết được số lượng quạt trần cần đầu tư

Mẹo để tính số lượng quạt trần HVLS cho phù hợp là bạn bố trí số quạt trên mặt bằng nhà xưởng sao cho diện tích làm mát của các quạt giao thoa nhau 1/4 đến 2/5 bán kính lớn nhất của vùng diện tích hiệu quả mỗi quạt.


---Tính năng của tủ điều khiển quạt trần công nghiệp HVLS

Các quạt trần công nghiệp thường được các nhà sản xuất lựa chọn phương pháp điều khiển bằng biến tần. Tuy nhiên, bạn cũng nên lựa chọn các sản phẩm có biến tần của các hãng nổi tiếng như YASKAWA, ABB, Danfoss…

10. ỨNG DỤNG

  • Thế thao:Trung tâm thể dục, phòng thể hình.
  • Vui chơi và Giải trí:khu giải trí lớn, vườn thú và vườn ươm, khu vui chơi cho trẻ em.
  • Điểm giao thông:Sân bay, ga tàu cao tốc, bến xe buýt, ga tàu điện, bến cảng
  • Các địa điểm buôn bán:trung tâm triển lãm, các cửa hàng 4S, chợ đầu mối lớn, siêu thị.

  * Quạt trần công nghiệp:

  • Chắc chắn:sử dụng vật liệu có độ bền cao như thép rèn, nhôm tiêu chuẩn máy bay, vững chắc và an toàn.
  • Độ Sáng:sử dụng công nghệ in flurocacbon, có độ bóng cao, lấp lánh dưới ánh đèn.
  • Khả năng tỏa nhiệt cao:Sử dụng động cơ hút gió, cải thiện khả năng tỏa nhiệt.
  • Bền:sử dụng những thành phần chất lượng nhất, đảm bảo tuổi thọ dịch vụ trên 15 năm
  • Đẹp mắt:sản xuất quy mô lớn, tính tích hợp cao, giả giá thành, đẹp mắt với giá cả phải chăng



Thông số kỹ thuật
Chiều dài sải cánh (mm)7.300
Lưu lượng gió tối đa (m3/phút13.500
Vận tốc quay tối đa (vòng/phút)74
Trọng lượng quạt (kg)125
Công suất động cơ (KW)2.2
Nguôn điện (V)220-380


Độ ồn: <= 43dB.


Quạt trần công nghiệp HVLS-7300 là loại quạt trần công nghiệp sải siêu rộng, đường kính cánh dài tới L=7.3 mét và diện tích bao phủ là lên tới 2000m2.

Bảo hành: 24 tháng.
